应用案例 | 锂电设备中,传感器非接触式检测电池极片正负极

2023-06-13 12:02

  对于表面印有相同重复图案的运动物体(材料)来说,例如:产品包装质量检测、包装材料定位……使用色标传感器帮助实现对图案位置的定位检测,是一种非常简单、实用的做法。

  其实颜色的识别在多种场景下都有它的妙用。



检测场景

  在锂电池生产中,企业越来越严格要求安全生产,提升检测精准度,因此在设备上需要对电池正负极进行非接触式检测。





  难点分析

  1、设备在送物料时有一定幅度上下抖动

  2、被测物料均为金属材质,具有较强反光性

  3、要求响应速度较快

  解决方案

  对锂离子电池来说,通常使用的正极集流体是铝箔,负极集流体是铜箔,因此可以通过辨别铝箔(银色)和铜箔(金色)来进行正负极的区分。

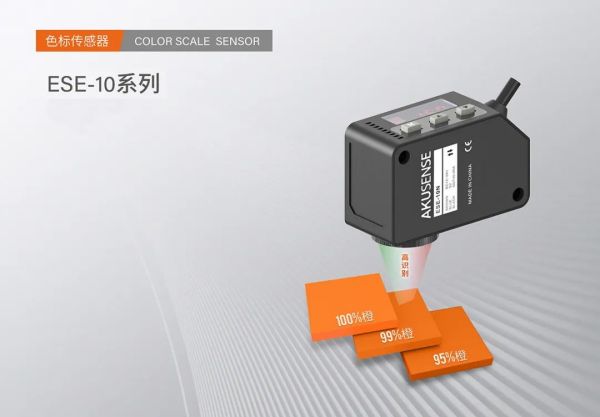

  1. 采用明治色标传感器ESE-10系列,颜色模式和色标两种模式可选,检测方式灵活方便

  2. 毫秒级响应时间,防护等级IP67

  3. 拥有RGB光源自选功能,动态自调整光源颜色,简单精准地捕捉产品颜色特征

  4. 不受物体的距离和角度影响,即使工件倾斜或检测距离发生了改变,亦可稳定检测

  5. 数显LED显示屏实现实时的应用监控,一键示教,操作简单,调试便捷

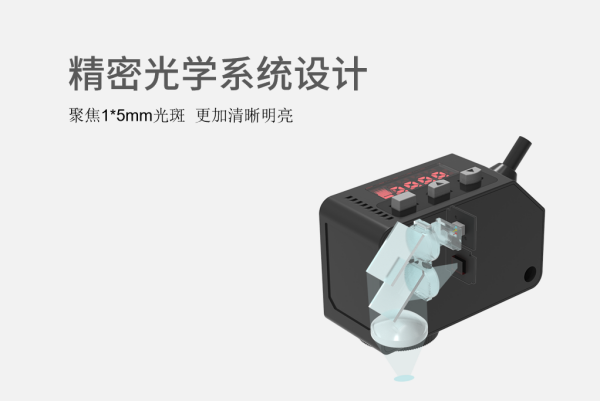

  色标传感器又叫光电检测传感器是采用光发射接收原理,发出调制光接收被测物体的反射光,并根据接收光信号的强弱来区分不同的颜色或判别物体的存在与否。





  色标传感器综合了光学技术、半导体光电子技术、调制解调技术,采用先进的SMT表面贴装工艺,具有灵敏度高响应速度快,抗背景光干扰能力强,结构紧凑,自动适应波长,能够检测灰度值的细小差别,使用方便等优点;不仅在锂电设备上,在食品、药品、日用品软包装的生产中也被广泛应用着。

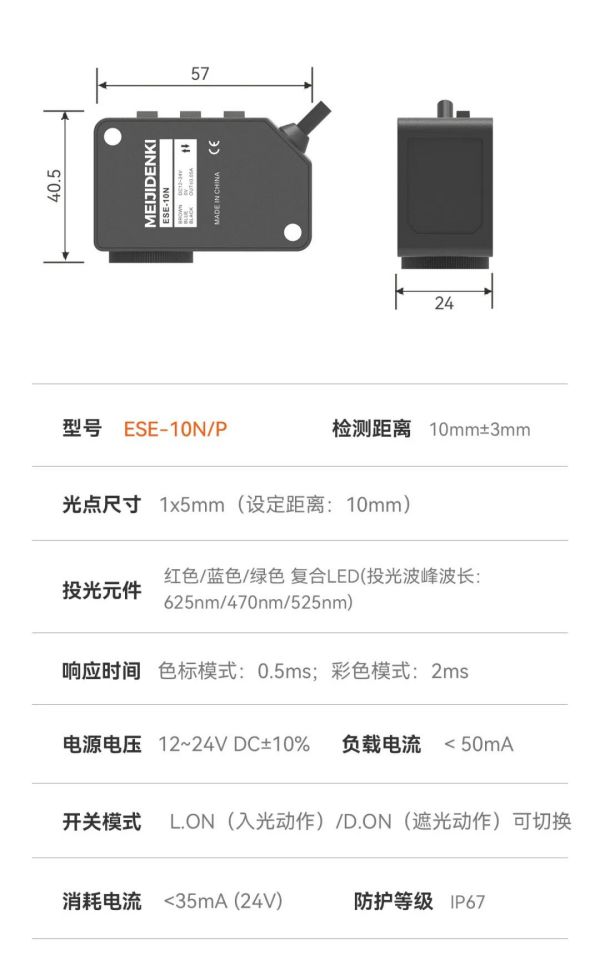

  产品参数





  (来源:明治传感器)
